VERTEX VLU-618B Döner Manyetik Tabla 150x450 mm

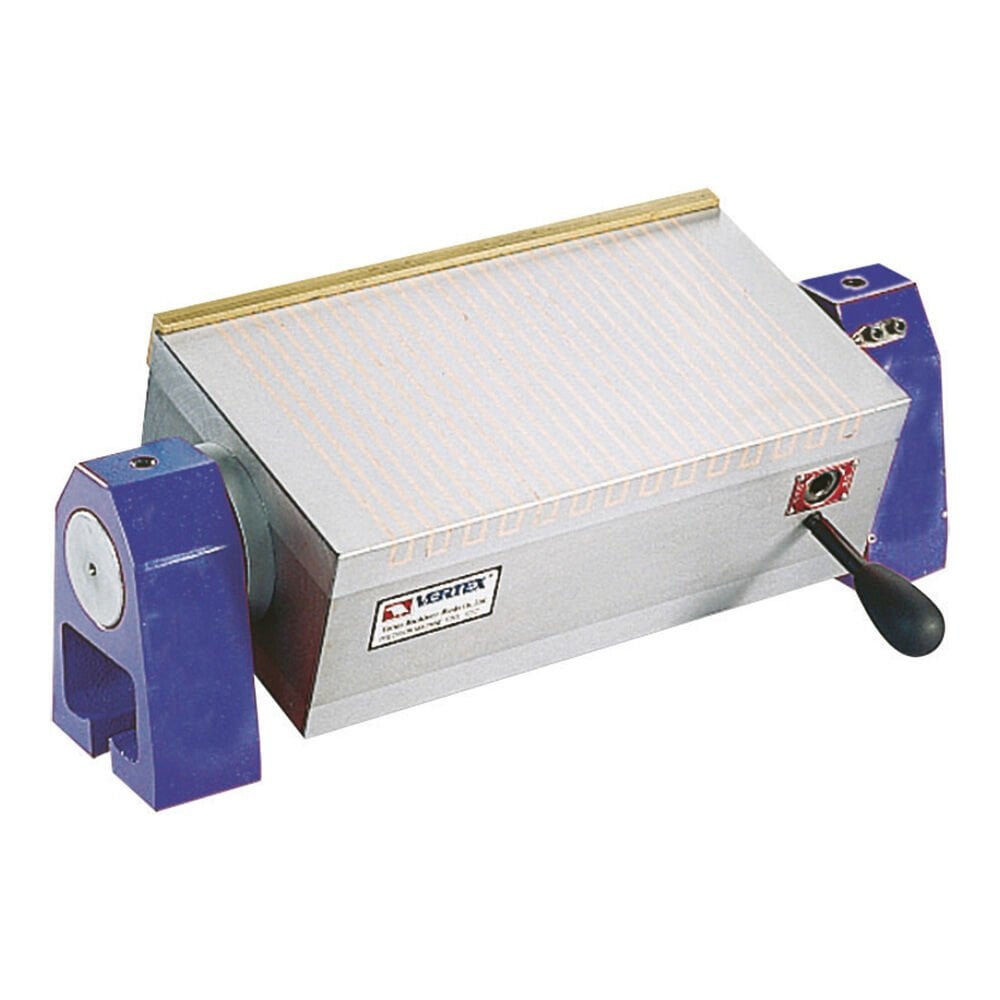

VERTEX VLU-618B, 150x450 mm tabla ölçüsüyle özellikle orta ve büyük ölçekli parçaların açılı taşlama işlemleri için tasarlanmış, kalın çizgili (standard pole) döner manyetik tabladır.
Bu model, VLU-618BF (ince çizgili) modelinden farklı olarak daha geniş kutup aralıklarına sahiptir, bu da manyetik alanın daha derine nüfuz etmesini sağlayarak kalın parçaları çok daha güçlü tutmasına olanak tanır.

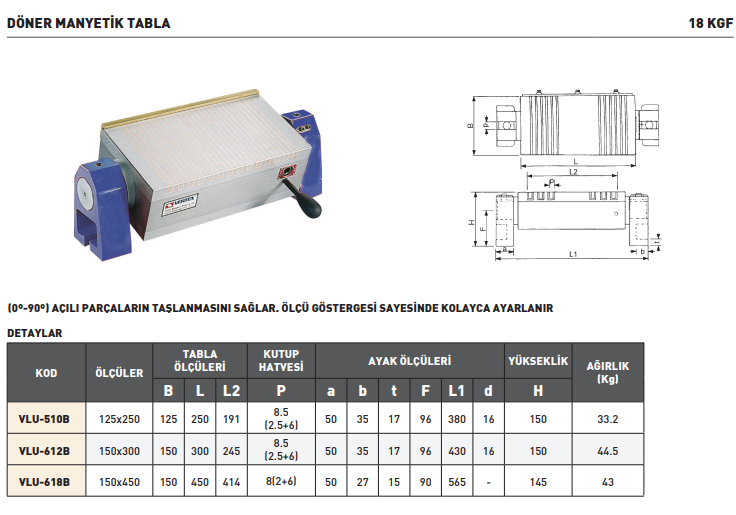

Teknik Özellikler
| Özellik | Detay |
| Model | VLU-618B |
| Tabla Boyutu (Genişlik x Boy) | 150 x 450 mm |
| Kutup Hatvesi (Pole Pitch) | 8 mm ($2+6$ mm: 2 mm pirinç + 6 mm çelik) |
| Dönüş Açısı | 0° - 90° (Dikey eksende) |
| Manyetik Kuvvet | 650 Gauss / 18-19 kgf |
| Toplam Yükseklik (H) | 145 mm |
| Toplam Boy (Döner Taban Dahil) | 565 mm |
| Ağırlık | Yaklaşık 43 - 45 kg |
Temel Fonksiyonel Özellikler
-
Kalın Kutup Yapısı ($2+6$ mm): Bu yapı, manyetik akının iş parçasının içine daha derin işlemesini sağlar. Bu nedenle 3 mm'den daha kalın ve yüzey alanı geniş parçalarda maksimum tutuş performansı sunar.
-
0°-90° Hassas Açı Ayarı: Yan tarafındaki dereceli skala sayesinde tabla dikey eksende kolayca yatırılabilir. Kalıp parçalarının veya makine elemanlarının açılı yüzeylerini işlemek için idealdir.
-
Yüksek Kararlılık: Makine gövdesi ve döner milin entegre tasarımı, manyetik alanın açılıp kapanması sırasında yüzey paralelliğinin bozulmamasını sağlar.
-
Mekanik Kilitleme: Ayarlanan açıya ulaşıldığında yanlardaki kilit kolları ile tabla sabitlenir, böylece operasyon sırasında titreşim veya kayma yaşanmaz.
-
Hassas Rulman Sistemi: Mil ucunda kullanılan hassas rulmanlar, tabla yük altındayken bile akıcı ve stabil bir dönüş sağlar.
Kullanım ve Bakım Notları
-
Parça Kalınlığı: Çok ince parçalar (1-2 mm) bu tablada zayıf tutunabilir; eğer sürekli ince parçalarla çalışıyorsanız "BF" (İnce Çizgili) serisi daha uygundur.
-
Soğutma Sıvısı: Tamamen sızdırmaz yapıda olduğu için taşlama sıvıları ve yağlar ile güvenle kullanılabilir.
-
Koruma: Kullanım sonrası tabla yüzeyini temizleyip ince bir yağ tabakası ile bırakmak, yüzeyin mikron düzeyindeki düzlemselliğini korozyona karşı korur.
